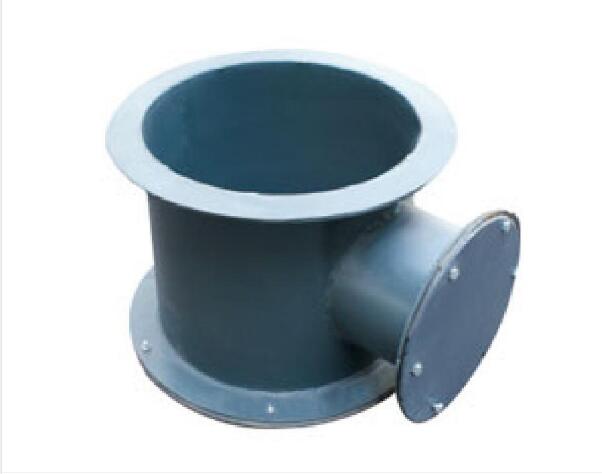

人防濾毒室換氣堵頭
產品介紹：
換氣堵頭一般設置在濾毒室與過濾吸收器串聯的通風管道上，作為平時與戰時通風交換使用的設備，接管法蘭尺寸應與所連接的管道尺寸和密閉閥門的口徑相匹配，短頭封板必須使用膠墊。主體壁厚應為3毫米鋼板，與連接厚度為8㎜法蘭的接口處用膠墊密封。
主要結構規格：
|
編號 |
名稱 |
材料規格 |
單位 |
數量 |
|
1 |
六角螺栓 |
M8×25 |
個 |
6 |
|
2 |
六角螺母 |
M8 |
個 |
6 |
|
3 |
墊圈 |
8 |
個 |
12 |
|
4 |
堵頭封板 |
A3（D+55）橡膠板 |
個 |
1 |
|
5 |
橡膠墊圈 |
橡膠板 A3（D+55）δ=3 |
個 |
1 |
|
6 |
堵頭法蘭 |
A3 δ=3 |
個 |
1 |
|
7 |
堵頭接管 |
A3 D×3 |
個 |
1 |
|
8 |
橡膠墊圈 |
橡膠板 δ=3 |
個 |
2 |
|
9 |
接管法蘭 |
A3 δ=8 |
個 |
2 |
|
10 |
接管 |
A3 δ=8 |
個 |
1 |
產品用途：
人防工程中換氣堵頭僅用在人員掩蔽部進風濾毒室內，位置應該在過濾吸收器的進風側，高度不宜太高，因?yàn)槠渥饔檬窃谶^(guò)濾吸收器更換后，為濾毒室通風換氣降低染毒濃度的，而毒氣比重要比空氣大，為提高換氣效率縮短換氣時間，換氣堵頭不宜設置得太高。
安裝使用說明：
1.接管法蘭必須相互平行或垂直。
2.連接處焊縫應嚴密，不得滲漏。
3.接管法蘭所有尺寸應與所接的管路或者手動密閉閥的法蘭尺寸相一致。
4.全部構件刷紅丹防銹底漆兩道，外表復調和漆兩道。
